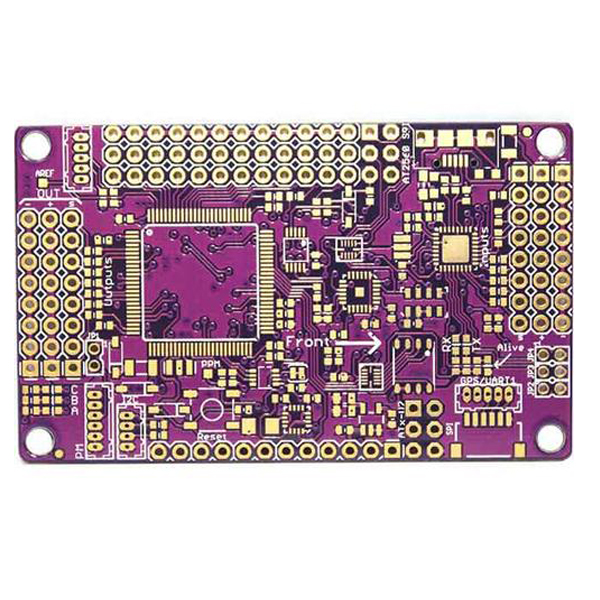

首先，介紹一下什么是PCB印刷。

       是英文(Printed Circuit Board)印制線路板的簡稱。通常把在絕緣材上，按預定設計，制成印制線路、印制元件或兩者組合而成的導電圖形稱為印制電路。

而在絕緣基材上提供元器件之間電氣連接的導電圖形，稱為印制線路。這樣就把印制電路或印制線路的成品板稱為印制線路板，亦稱為印制板或印制電路板。

網版印刷的快速發展又為這個產業注入了活力，給電子工業帶來了重大變革。當前的網印工藝完全能夠適應高密度的PCB生產。UVLED面光

源在PCB印刷中所具有的優勢如下。

1、低功耗，節省能源；

2、穩定的輸出精度；

3、單波長紫外光輸出，無有害的熱效應；

4、大范圍均勻照射；

5、照射頭可單獨或多頭同時控制，節省設備投資；

6、布局自由，節省空間；

7、壽命長，降低運行成本。
